MVK Fusion CIP Safety IP67 - EtherNet/IP ja IO-Link | Murrelektronik

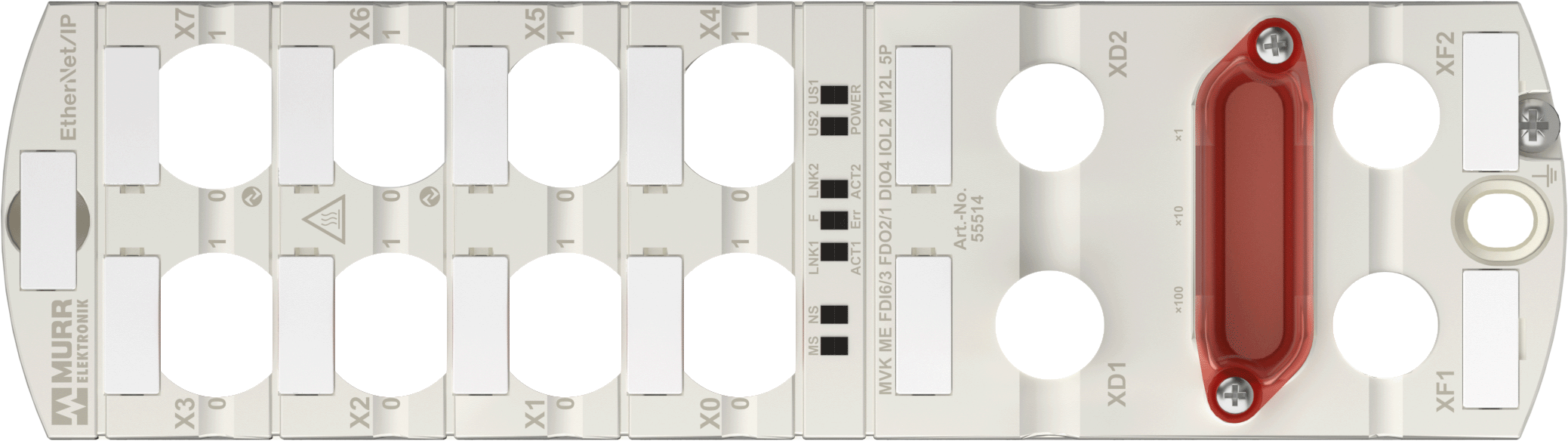

3-in-1 turvamoduuli

MVK Fusion CIP Safety

Kaikki turva- ja automaatiotoiminnot yhdessä moduulissa

MVK Fusion CIP Safety yhdistää: digitaaliset anturit ja toimilaitteet, turva-anturit ja -toimilaitteet sekä IO-Linkin. Vähennä tarvittavien kenttäväylämoduulien määrää per laitekokonaisuus. Yksi moduuli voi parhammillaan kattaa koko ratkaisun tarpeet.

Saatavilla on useita adaptereita, jotka yksinkertaistavat turva- ja ohjaussignaaleja käyttävien laitteiden liittämistä.

Konfiguroitavat bipolaariset turvalähdöt soveltuvat Safe Torque Off -toiminnon ohjaukseen.

Konfiguroitavat yksittäiset tai redundanttiset turvatulot voidaan käyttää joko potentiaalivapaille koskettimille (dry contact) tai OSSD-laitteille.

Toteuta helposti ratkaisut, jotka vaativat sekä turva- että ohjaussignaalien yhdistelmää – kuten palautuspainikkeella varustetut hätäpysäytykset tai lukittavat turvaovikytkimet.

IO-Link Class A -portti valaistusratkaisuille tai IO-laajennuksille.

IO-Link Class B -portti turvalähdöllä. Mahdollistaa PLd-tason toteutuksen venttiililohkoille ja muille lähtölaitteille.

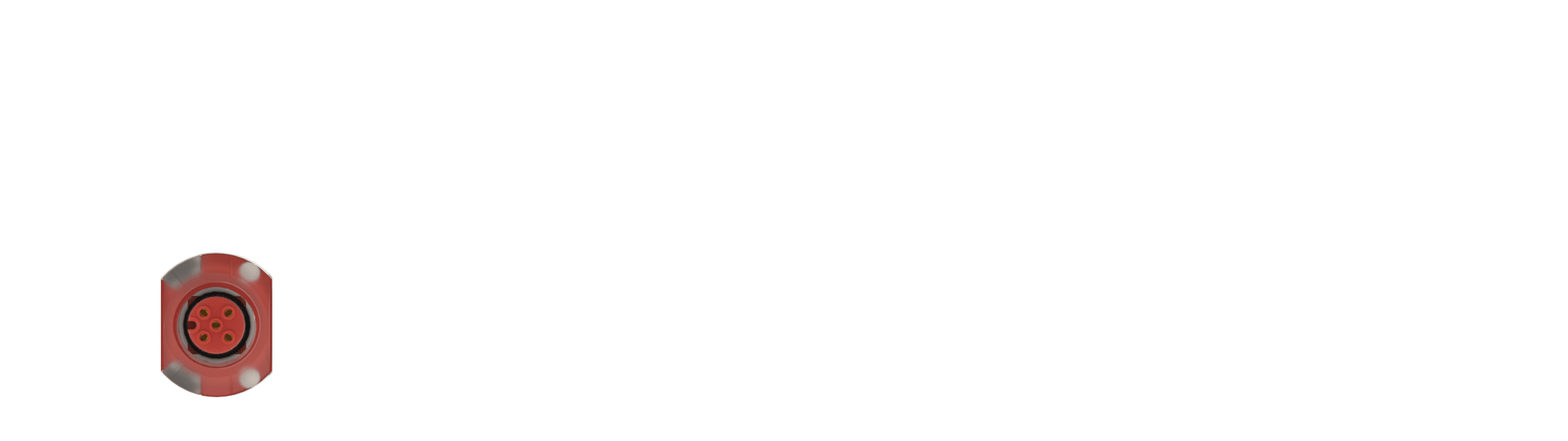

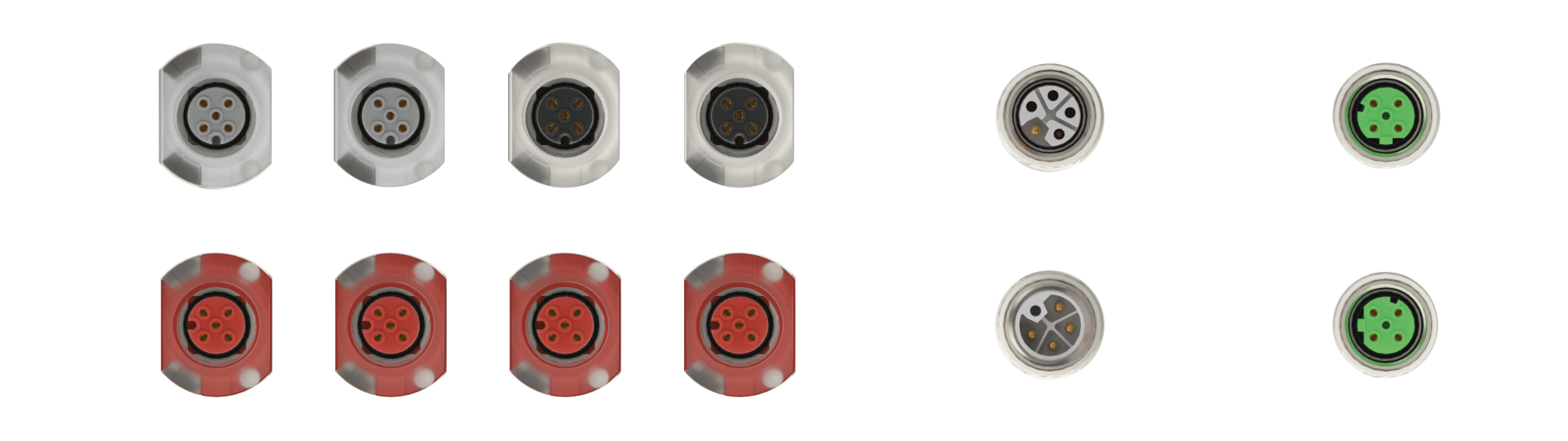

Safety Out (FDO)

Turvalähtöportti X3 tarjoaa tehokkaan ja joustavan ratkaisun vaativiin käyttökohteisiin.

  • Jopa 2A kanavaa kohden
  • Yksi tai kaksi turvalähtöä IO-porttia kohden
  • Säädettävä lähtö (P-P, P-M, P-P-M)
  • Erilaisten toimilaitetyyppien ohjaus
  • Korkea dark test diagnostiikkapeitto

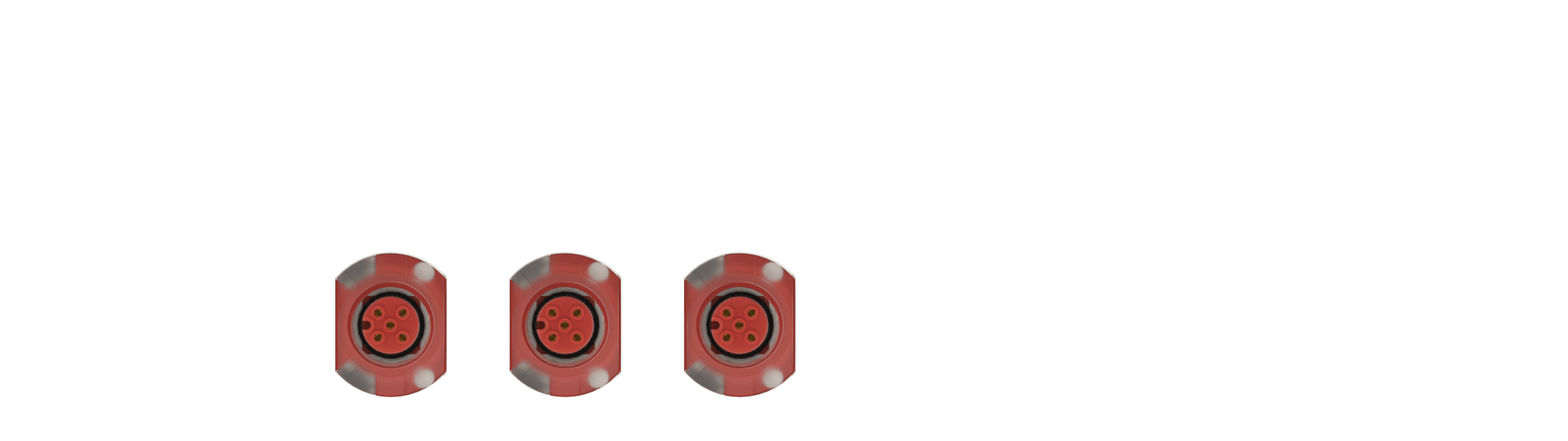

Safety In (FDI)

Turvatuloportit X0, X1 ja X2 – kukin kaksikanavainen – vastaanottavat signaaleja tavanomaisilta turva-antureilta aina korkeimpaan suorituskykytasoon e saakka.

  • Yksittäiset testipulssit oheislaitteiden vikojen tunnistamiseen
  • Kestävä 24 V DC / 700 mA virransyöttökyky
  • Oikosulku- ja ylikuormitussuojattu
  • Säädettävät parametrit, kuten kanavaero (discrepancy), tuloviive ja anturisignaalin tulkinta.

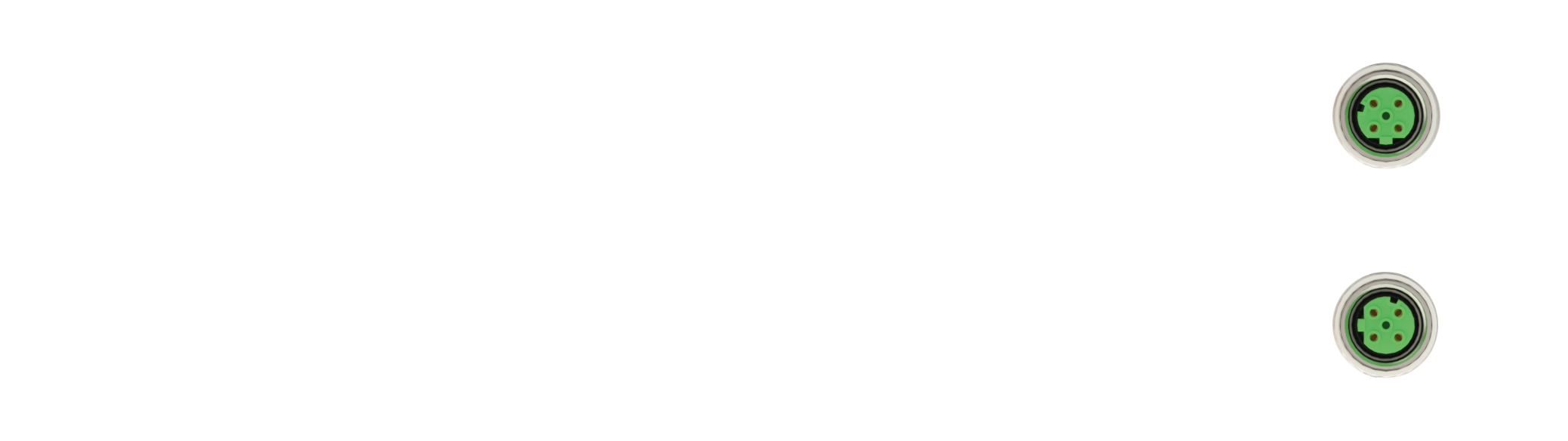

Ethernet

M12 D-koodatut Ethernet-portit väyläliityntään.

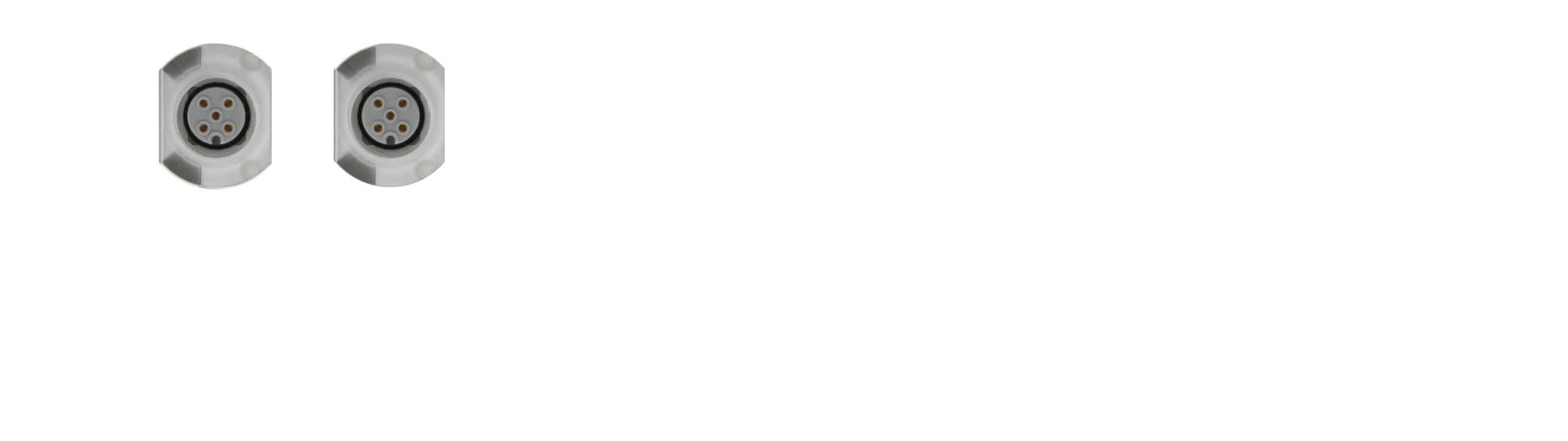

IO-Link

IO-Link-liitännät X6 ja X7 mahdollistavat monimutkaisten antureiden ja toimilaitteiden kustannustehokkaan liittämisen kenttäväyläjärjestelmään ja laajentavat digitaalisten signaalien käyttömahdollisuuksia.

  • Mahdollisuus jopa 32 lisädigitaali-IO:n liittämiseen IO-Link-hubien avulla
  • IO-Link-laitteiden turvallinen alasajo suorituskykytasoon d saakka Class B -tyypin IO-Link-portin X7 kautta.

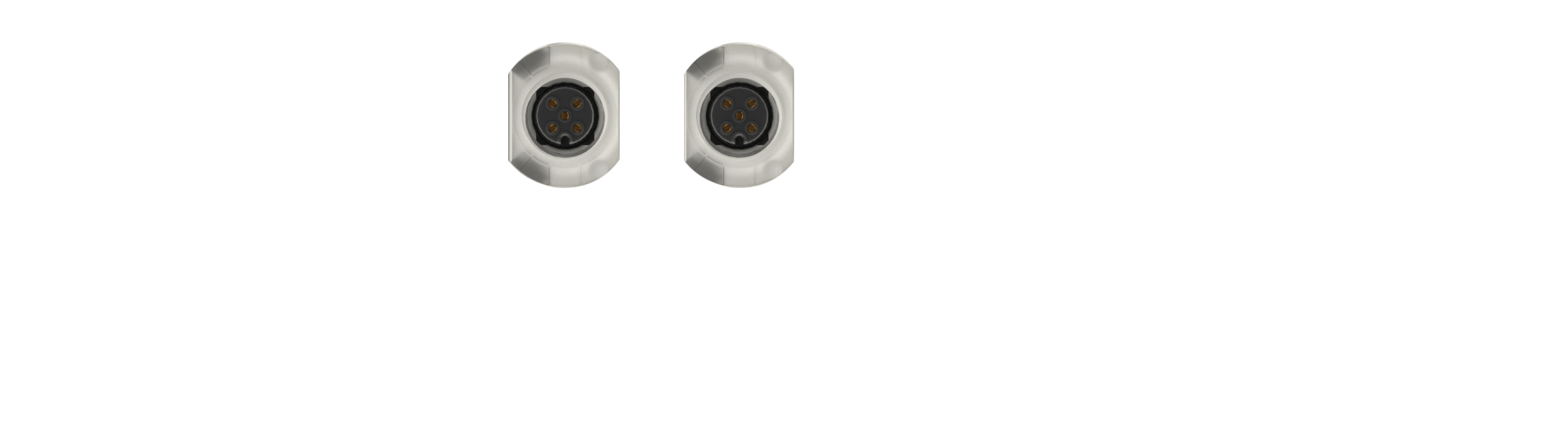

DIO

Digitaaliportit X4 ja X5 tarjoavat maksimaalista joustavuutta ja tehokkuutta.

  • Voidaan käyttää tulo- tai lähtöporttina
  • Säädettävä tuloviive 1–15 millisekuntia
  • Anturikohtainen virransyöttö jopa 700 mA saakka
  • Lähdöt kestävät jopa 2 A virtaa kanavaa kohden
  • Suojattu napaisuuden kääntymistä, oikosulkua ja ylikuormitusta vastaan

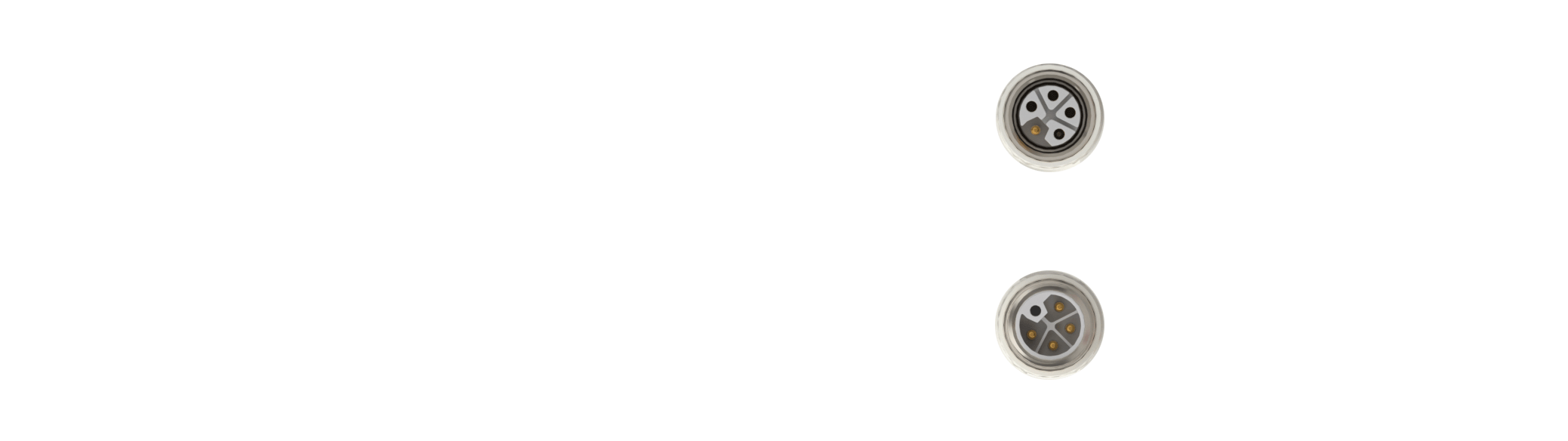

Power

M12 Power L-koodattu virtaliitäntä, jopa 16 A virransyöttöön
XD2-portti välittää jännitteen eteenpäin.

Turvakokoonpano helposti muutamalla klikkauksella

MVK Fusion CIP Safety yksinkertaistaa konfigurointia. Määrittely onnistuu helposti ohjainvalmistajan omassa suunnittelutyökalussa.

Erillistä valmistajakohtaista ohjelmaa ei tarvita SNN-numeron (Safety Network Number) uuteen laitteeseen siirtämiseen. Säästää aikaa, vähentää virheiden mahdollisuutta ja samalla stressiä.

  • Täysin kapseloitu kestävä metallikotelo

  • Isku- ja tärinäkestävä

  • IP67

  • Toimintalämpötila -30:sta +60 °C:seen

  • CIP Safety

  • CE, UKCA, UL, TÜV Sertifioitu

  • Art.-No. 55514

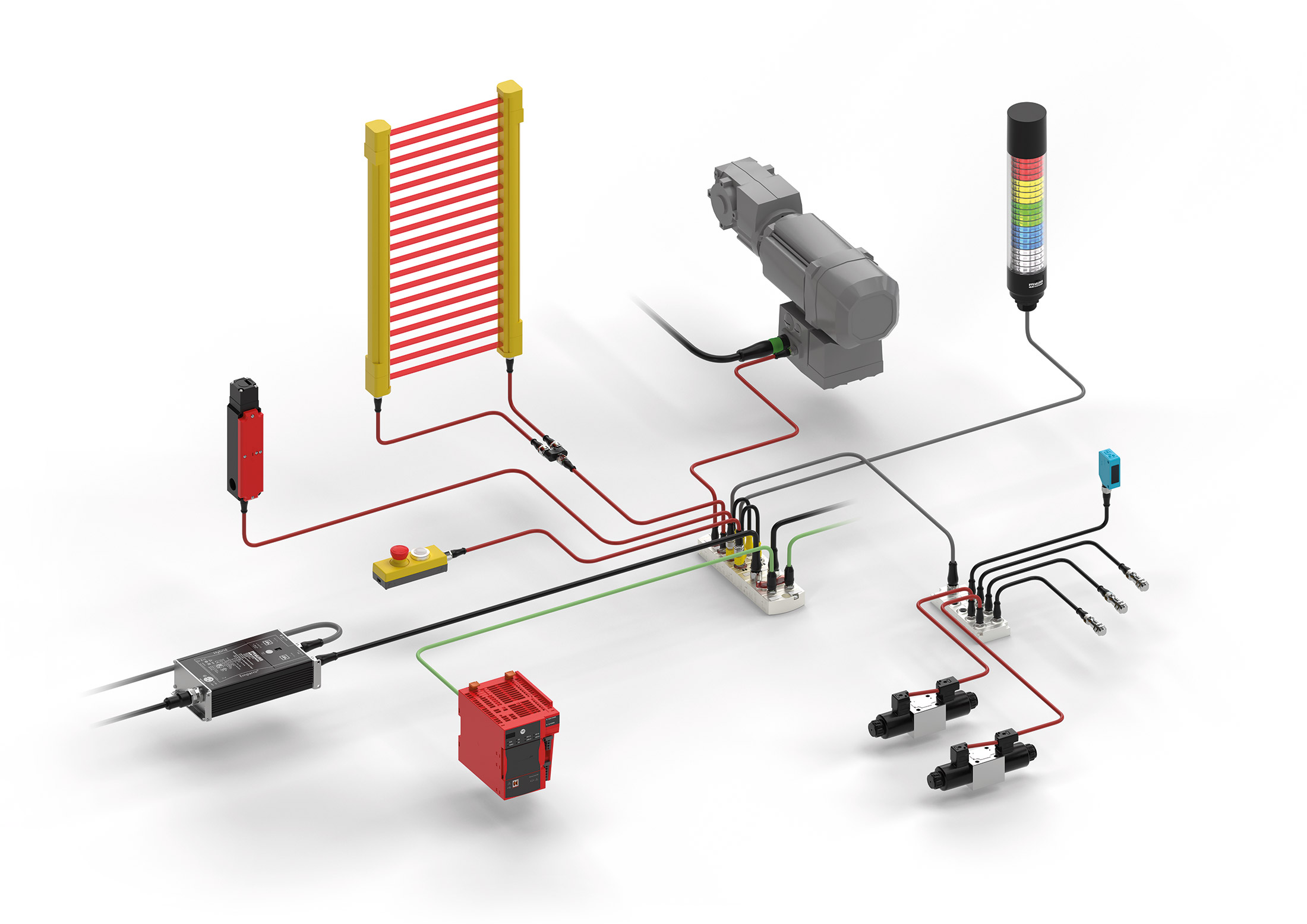

Käyttökohteet

MVK Fusion CIP Safety
8-napainen turva-adapteri
T-coupler
Valoverho
Turvaovikytkin lukituksella
Hätäpysäytyspainike nollauksella
Hajautettu IO-Link virtalähde
CIP Safety ohjain
Moottori Safe Torque Off -toiminnolla
IO-Link RGB-merkkivalotorni
IO-Link-hubi (Cat. 3)
Valokennoanturi
Läheisyysanturit
Magneettiventtiilit
