Ohjaa tietosi oikeaan suuntaan

Digitalisaation selkäranka

Verkko on tietovirtojen elinehto. Kestävätkö verkkosi joustavien sovellusten lisääntymisen, pystytkö yhdistelemään klassista ja/tai digitaalista laitteistoa luotettavasti ja ovatko sovelluksesi valmiit tulevaisuuden tietoliikenteen kehyksiin? Onnistuneeseen digitalisaatioon tarvitaan tehokasta ja varmaa verkkoteknologiaa.

Teollisten viestintäverkkojen muotoilu, suunnittelu ja toteutus vaatii syvällistä osaamista automaatioteknologiasta. Murrelektronikilla ymmärrämme, että kyky toimittaa komponentteja - yksinkertaisista kytkimistä uusimpiin POE- teknologioihin ja niitä tukeviin kaapeleihin - on yksi osa-alue, mutta kumppanina myös optimoimme data flown ja minimoimme kaapelointitarpeen.

Jaamme tietoa, vertaamme vaihtoehtoja ja optimoimme komponenttien käyttötarkoitukset kanssasi ja saat varmasti lisäarvoa valitsemallesi ratkaisulle!

Nykyinen järjestelmäverkko vs. Vaadittu tulevaisuuden verkko

Rakennettavien tuotantolaitosten teollisuusverkkojen tulisi ottaa huomioon ratkaisujen joustavuus ja päivitettävyys. Verkkotopologian suunnittelu on tärkein osa-alue, jolla varmistetaan koneiden ja järjestelmien toiminnallinen luotettavuus ja valmius tulevaisuuden tarpeisiin.  Hyvässä konseptissa tarkastetaan redundanssi jatkuvalla segmentoinnilla ja esteettömällä ylemmän tason verkkojen pääsyllä.

Avoimuuden ja joustavuuden lisäksi, teollisuusverkot on suunniteltava sovelluksen mukaisiksi. Loppukäyttäjän vaatimukset, kuten digitaalinen kestävyys ja parannettu diagnostiikka lopulta määrittää oikean verkkotopologian.

Kytkimet ohjaavat verkkoasi

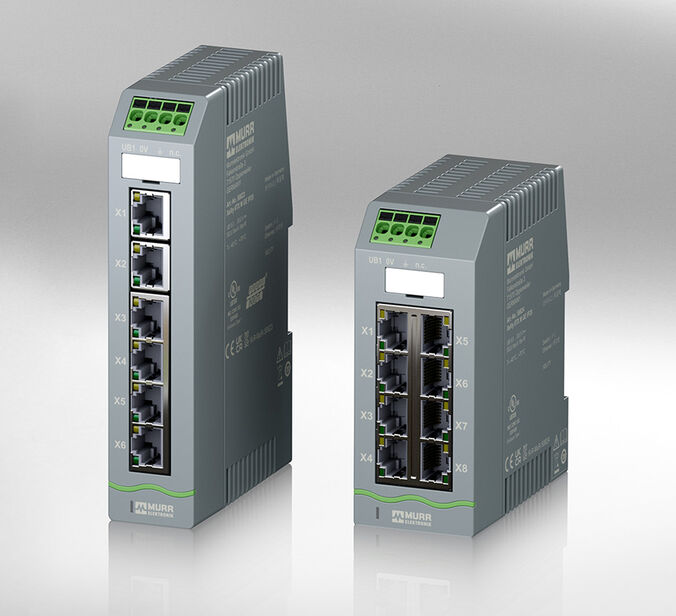

Älykkäät infrastruktuurikomponentit – eli kytkimet – lukevat saapuvan tiedon ja välittävät sen oikealle laitteelle. Verkon suorituskyky on riippuvainen kytkimen suorituskyvystä. Valinta hallittujen ja hallitsemattomien kytkinten välillä perustuu tarpeisiin ja laitteen toimintoihin.

Hallitsemattomat kytkimet tarjoavat laajat mahdollisuudet porttien ja laitteiden konfigurointiin. Ne suorittavat tärkeitä tehtäviä virheanalyysissä, verkon diagnostiikassa ja vikasietoisuusmekanismeissa. Kytkimet optimoivat tiedonsiirron, helpottavat asennusta ja vähentävät kokonaiskustannuksia – niiden käyttö verkkotopologiassa tarjoaa vaihtoehtoja, joita voidaan optimoida käyttötarkoituksen mukaan.

Hallitut kytkimet taas tarjoavat laajan mahdollisuuden porttien ja laitteiden konfigurointiin. Ne myös hoitavat tärkeitä tehtäviä virheanalyysissä, verkon diagnostiikassa ja vikasietoisuusmekanismeissa. Hallitut kytkimet optimoivat tiedonsiirron, mutta edellyttävät konfigurointityötä ja siten kokonaiskustannukset voivat hetkellisesti näyttää kalliimmalta. Niiden käyttö verkossa tarjoaa kuitenkin etuja, jotka antavat enemmän mahdollisuuksia ohjauksiin, erityisesti silloin, kun etäyhteys on tarpeen.

Ohoi - teolliset verkot!

Alla olevat kuusi skenaariota näyttävät, MITKÄ ja MISSÄ oikeat kytkimet voivat parantaa teollista verkkoa. Näytämme, kuinka dataliikenteen hallinta kytkimillä tarjoaa mahdollisuuksia hyödyntää oikeaa teknologiaa ja löytää oikea ratkaisu oikeaan hintaan.

Tarkastelemalla tekijöitä, kuten hajautusta ja kokonaisvaltaista järjestelmälähtestymistapaa, jonka Murrelektronik tarjoaa räätälöityinä vaihtoehtoina, yrityksen osaaminen koneiden liitännöissä voi kasvaa samalla kun verkon tehokkuus paranee. Optimoi teolliset verkostosi – räätälöidyllä asennusteknologialla!

Ennen

Klassisen Profibus-teknologian käyttäminen tuo mukanaan haittoja, sillä Profibus ei ole enää täysin tuettu ja se toimii vain linjatopologiassa. Pitkien väyläkaapeleiden käyttö voi aiheuttaa lisäksi laajaa vianetsintää Profibus-verkossa. Muita haittoja ovat vaadittavat päätevastukset (jotka voivat olla usein virheiden aiheuttajia), integroitujen IT-palvelujen puute ja tarkka osoiteasetus DIP-kytkimillä.

Jälkeen

ProfiNet on avoin topologia joka tukee erilaisia verkkorakenteita (tähti/ puu/ym.). Se pohjautuu teollisuuden Ethernet- tiedonsiirtostandardiin eikä ainoastaan mahdollista kenttätason väyläkytkentää, vaan takaa myös teollisten IT- toimintojen yhdistelmän. Väylä ei vaadi päätevastuksen käyttöä.

ProfiNet lyhentää asennusaikaa ja seisokkeja automaattisen topologian hallinnan avulla.

Profinet-laitteet toimivat ”Plug and Play”-periaatteella. Ne voidaan asentaa helposti tai vaihtaa topologiassa ja ohjelmoidaan automaattisesti ohjaimen toimesta ilman konfigurointia

Hyödyt

Erittäin joustava ja moderni järjestelmärakenne, ProfiNet-standardin avoimuus, korkea tiedonsiirtonopeus, laajennettu diagnostiikka ja mahdollistaa TSN:ää hyödyntävät toiminnot, kuten kaistanvaraukset, alhaisemmat viiveet ja virhettömän redundanssin.

Käyttökohteet

Mikä tahansa Profibus:ia käyttävä toimiala: työkalunvaihtajalla varustetut robotit, autoteollisuuden siirtolinjat, koneenrakennus tai työstökoneet.

Lopputulos

Älykkäät tiedonsiirtoverkot käyttävät uusinta tekniikkaa olevaa ProfiNet-protokollaa verkon kokoonpanoon, huoltoon ja vianhakuun. Vanhemmat Profibus-järjestelmät ovat vanhentuneita eikä niitä enää tueta tai päivitetä.

Palaa

Ennen

Koneen modernisointi tai uudelleenvarustelu tuo mukanaan haasteita, kuten ylimääräisiä komponentteja ja liitäntöjä.

Jälkeen

Asianmukainen järjestelmäanalyysi takaa olemassa olevien koneiden ja uusien komponenttien optimaalisen verkottamisen. Vikasietoisuutta voidaan parantaa ja liitäntäprosessit vakioida, mikä helpottaa koneen rakentamista.

Hyödyt

Koneet päivitetään asianmukaisesti ja datatarpeet vastaavat asiakkaiden odotuksia ja budjetteja. Ratkaisu voi sisältää asennusteknologian uudelleenjärjestelyn sekä kustannus- hyöty- ja järjestelmäanalyysin.

Käyttökohteet

Teknologian uudistaminen ja/tai käytöstä poistaminen jälkiasennuksin

Lopputulos

Asianmukainen verkottaminen nykyaikaistaa koneet ja tiedonkeruun osana olemassa olevaa tuotantoympäristöä.

Palaa

Ennen

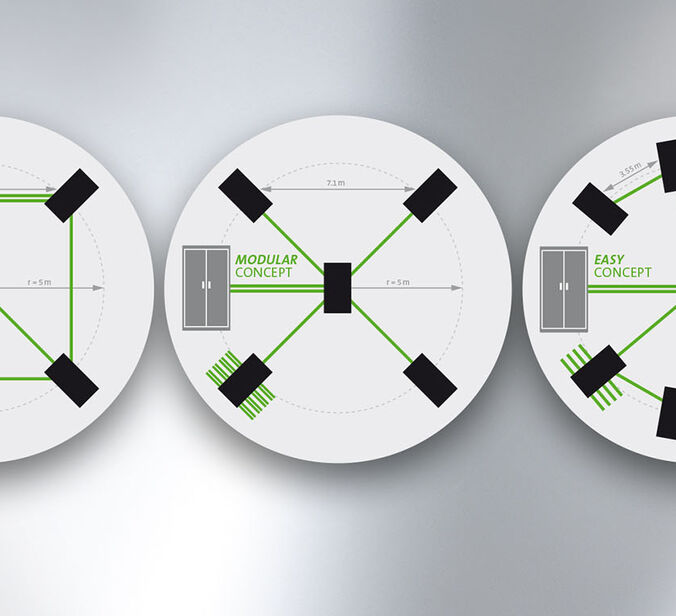

Standardina on integroida IP20-kytkimet ohjauskeskukseen. Jos hajautettu versio on tarpeen, ulkoinen ohjauskeskus varustetaan IP20-kytkimellä.

Jälkeen

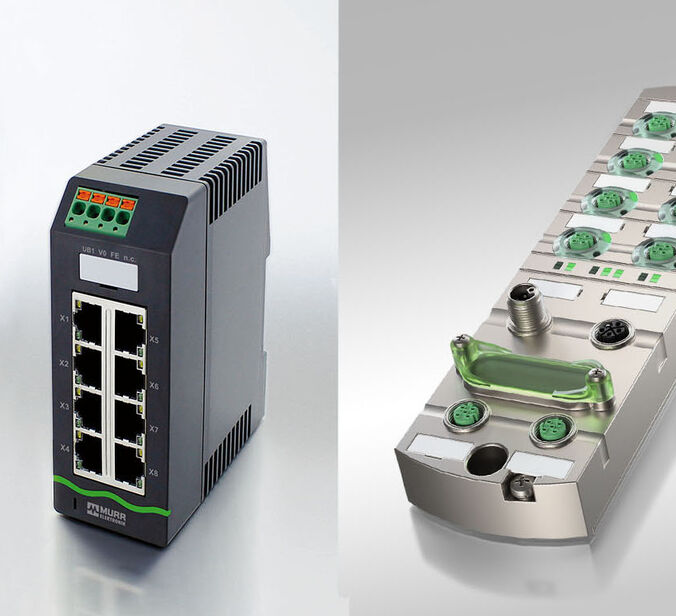

Hajautetut kytkimet, joissa on sopiva IP-luokitus, asennetaan prosessiin, tuoden verkon ja I/O-laitteet kentälle. Tämä vähentää merkittävästi tilan, kaapeloinnin ja asennuskustannusten määrää.

Hyödyt

Teollisen Ethernet-infrastruktuurin virtaviivaistaminen ja siihen liittyvä kaapelointityön ja kustannusten väheneminen tuovat kokonaisuudessaan säästöjä asennuksessa. Topologiat yksinkertaistuvat ja selkeytyvät, mikä mahdollistaa nopeammat käyttöönottoajat.

Käyttökohteet

Logistiikka, tuotantolinjat, suuret laitokset (pakkaus, maalaamot, nosturit), automatisoidut ohjatut ajoneuvot, perinteinen koneenrakennus.

Lopputulos

Hajautetut, kustannustehokkaat koneiden liitännät.

Palaa
